网口浪涌防护电路
一般以太网电路，网络变压器左侧差分信号接PHY芯片，右侧差分信号接外部RJ45端。
1、共模防护

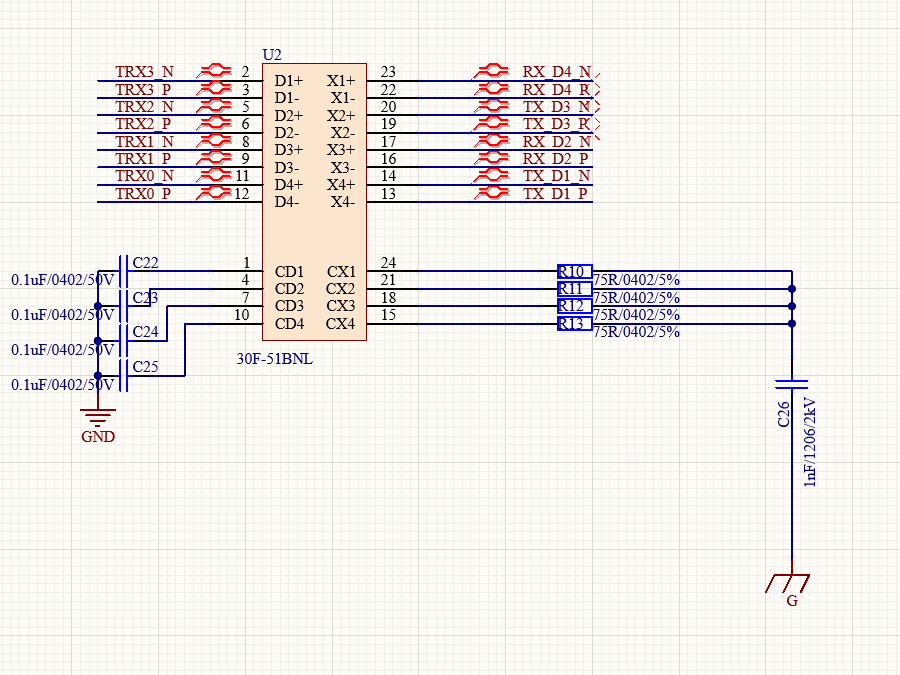

上面网络变压器右侧的75R电阻和1nF电容电路，叫做Bob-Smith电路，浪涌事件存在于信号线到G之间时，信号线上的浪涌能量通过网变的中心抽头，再经过75R电阻和1nF电容到G。这个Bob-Smith电路主要就是作为浪涌的共模防护。
其中75R电阻，选择0402封装明显是错误的，测试的时候，一打一炸。其封装至少应该在0805以上，具体可以通过浪涌等级来计算，由于我不会，直接上1206。
2、差模防护

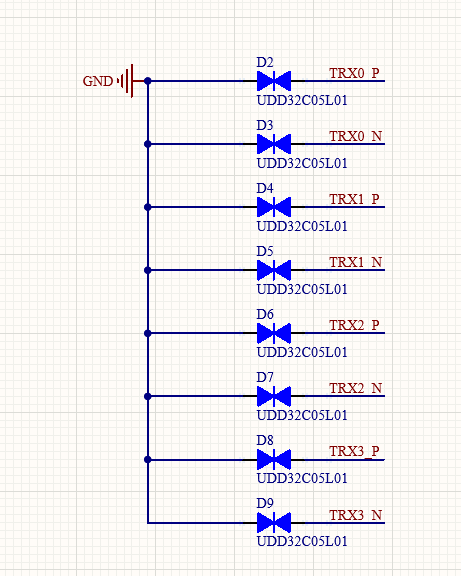

一般浪涌应该是共模浪涌，但测试也要求测差模。 差模防护主要靠这部分TVS：
浪涌信号在经过网络变压器之后，能量已经有了一定的衰减，但是还是会耦合到变压器次级线圈上，网变到PHY之间的信号线上，增加TVS就可以将浪涌钳住。
3、保险起见

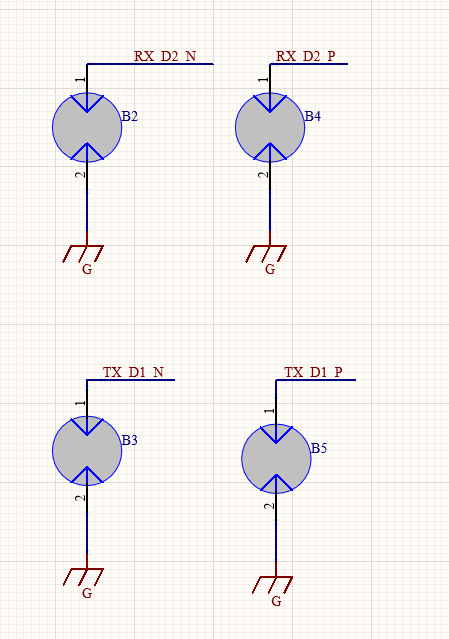

为保险起见，还可以在网变到RJ45侧的信号上增加气体放电管，差模共模都能防：
还有一种三端气体放电管，也很适用：
