本安认证电路设计
1、电源设计上的电容要求

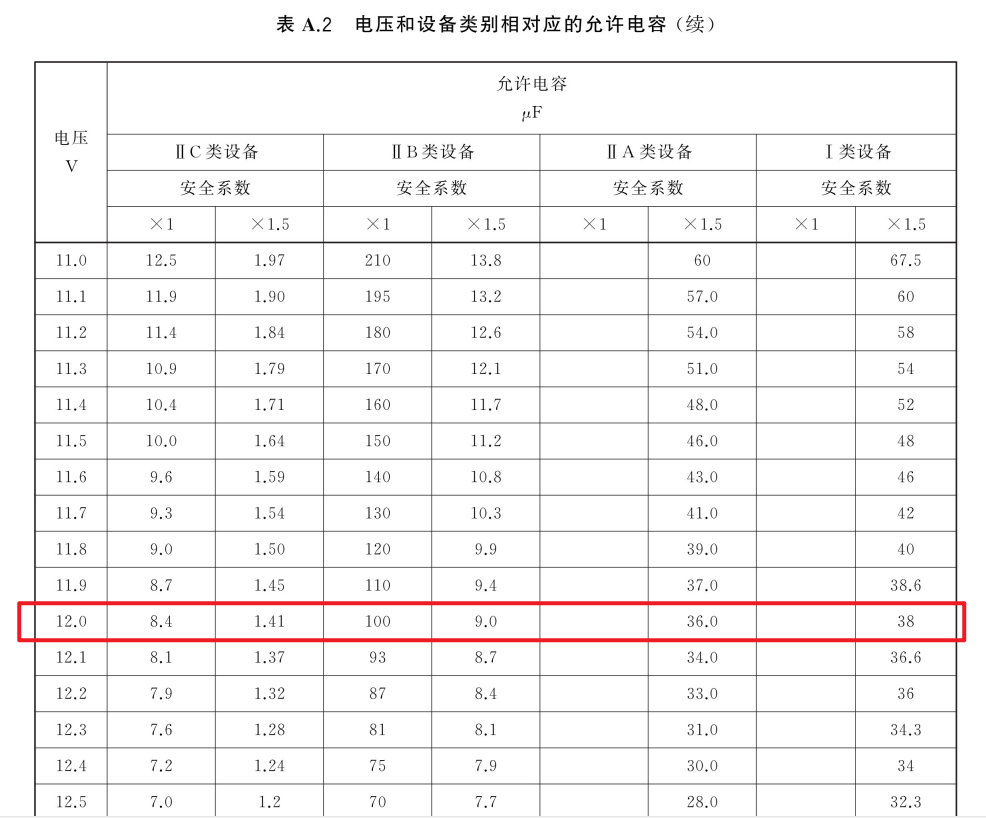

参考GB/T 3836.4 的表A.2 电压和设备类别相对应的允许电容
Ⅰ类设备，额定输入电压12V时，1.5倍安全系数时的电容限值为38uF。

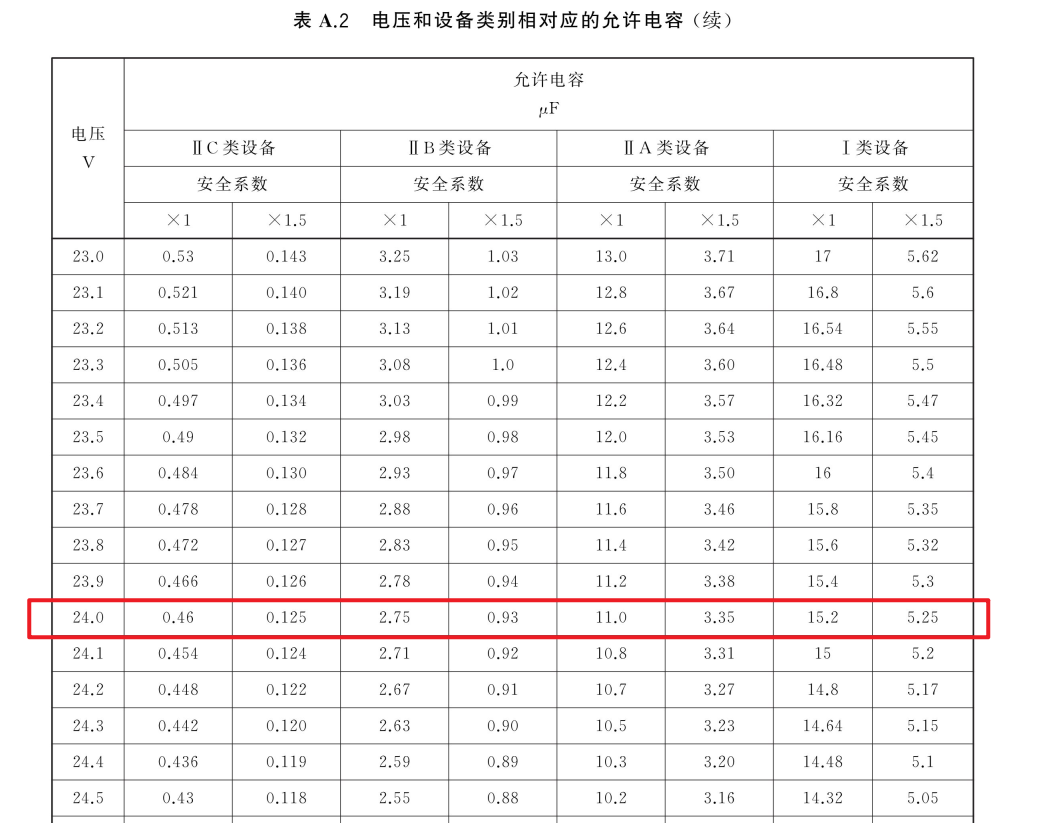

设备内部存在12V升压到22V的升压电路，留有余量的情况下，按24V算，允许电容为5.25uF

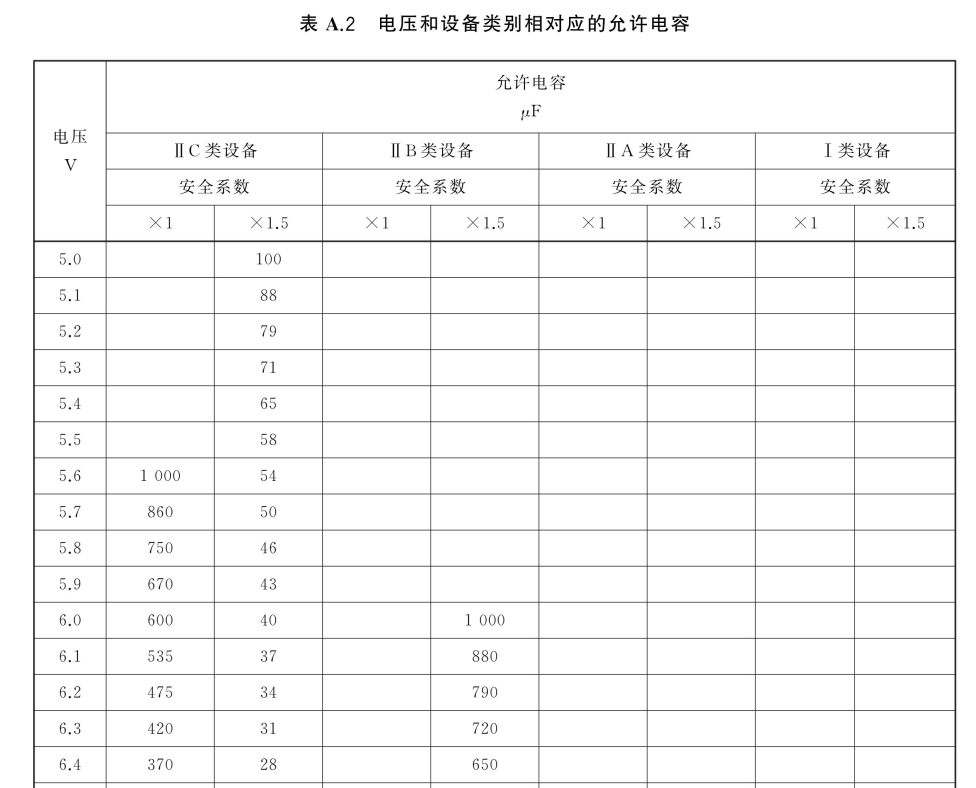

设备内部还存在12V转5V，转3.3V，5V转1.8V，1.5V，1.2V等等各种低压电路，按这个表算，这些低电压的电源部分，无需对电容进行限制。
2、电源设计上的限压限流
12V------升压-----22V
│
│-----降压-----5V
│ │
│ │-----3.3V
│ │
│ │-----1.8V
│ │
│ │-----1.5V
│ │
│ │-----1.2V
│ │
│ ……
│
│-----降压-----3.3V
- 12V电容不超过38uF
- 22V电容不超过5.25uF
- 5V和3.3V以及后级的更低电压的电源电容不做限制
这里需要考虑另外一个点，如果降压芯片损坏，后级电源与前级12V短路怎么办？
例如，如果5V和12V短路，5V上的电容就直接加在了12V上，由于5V没做电容容值限制，这时候12V的电容会明显超标。因此需要在12V的两个降压电路后级，也就是5V和3.3V上增加限压电路。
升压电路同理也要先加限压电路，还有另外一点，由于升压电路的拓扑结构（12V到22V之间有个正向的二极管），决定了升压电路后级的所有电容，需要被计算在前级的12V上。所以计算12V电源网络上的电容时，要将22V电源上的电容一同加上。

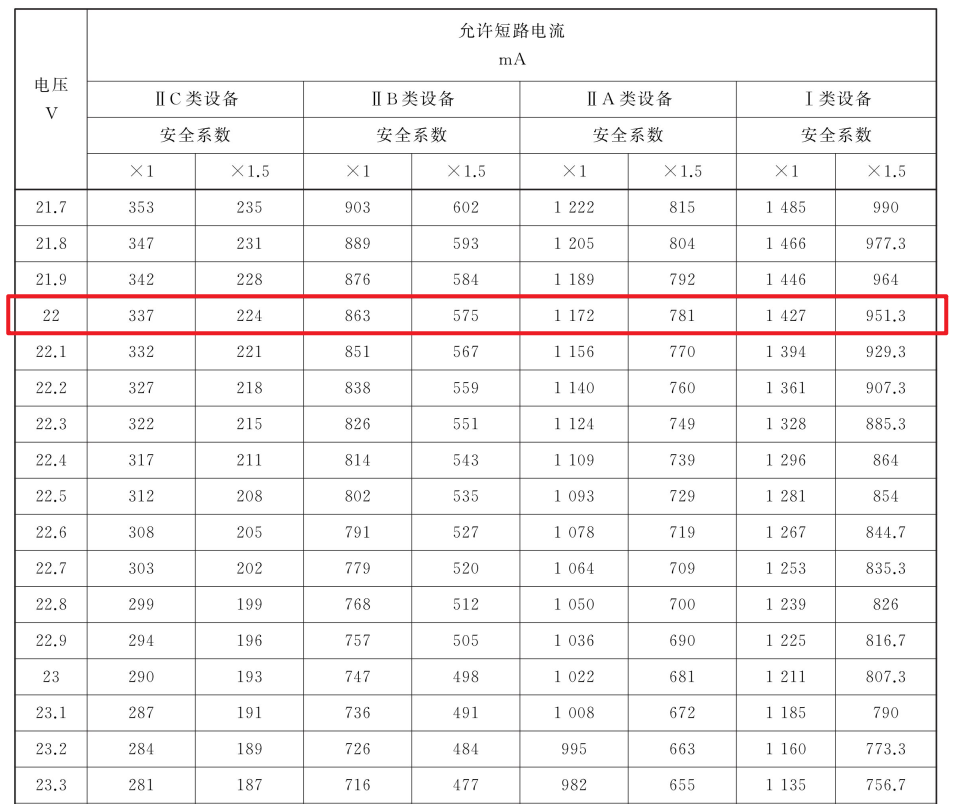

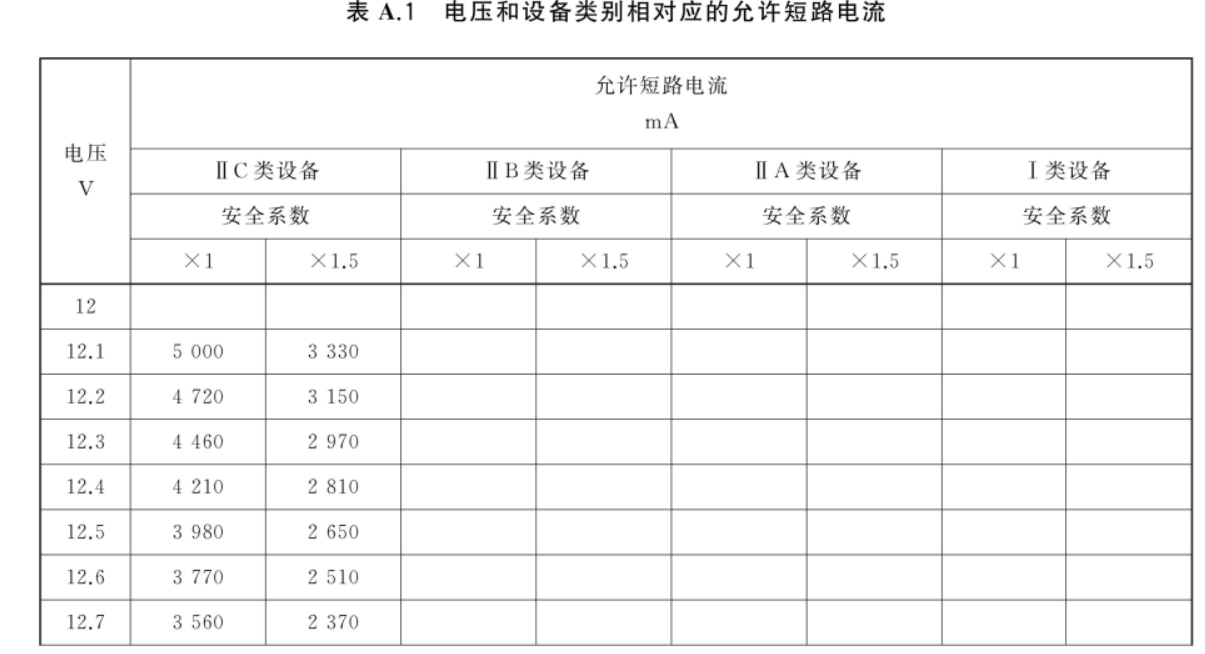

参考GB/T 3836.4 的表A.1 电压和设备类别相对应的允许短路电流
12V及以下没有相关要求，因此，仅需对升压电路做限流限制。实际使用22V，我们是按24V标准设计的，因此按24V限流704.7mA设计限流即可。
本安认证代理方给的建议是，在国标限值的基础上再留有余量，基本上就是再砍半。标准700mA限流，就只做350mA限流；标准限定38uF，实际限值到19uF。这样能保证通过测试，如果影响到性能，到时候测试的时候根据情况再增加电容测试。
3、火花测试
本安火花测试，以22V为例。
-
将22V的电源和地飞线拉出来，接入火花机进行短路测试，若能点燃混合气体意味着测试失败。
-
将22V电源在板上找地方切断，切断的两边飞线出来接入火花机进行短路测试，若能点燃混合气体意味着测试失败。（所以电源上最好预留一个串接电阻，方便取下来飞线测试）
有一点比较坑的是，短路测试触电是在火花机转盘上，转盘转速虽然可调，但基本上也都在80r/min左右，并且会用示波器监测这个电压值。也就是说，这个电压在短路之后进入保护状态，再恢复电压输出的这个时间不能太长，基本上要保证100ms以内可以恢复。我最开始做的限流保护，是限流后断开，如果需要恢复的话，必须要断电重启，这种方式理论上来说是更加安全的，但是本安测试不行，必须连续不断触发限流，保证不会打火点燃气体。
4、绝缘耐压
使用绝缘电阻表，测试外壳地与电源、地、信号之间的绝缘电阻，要求大于10M。

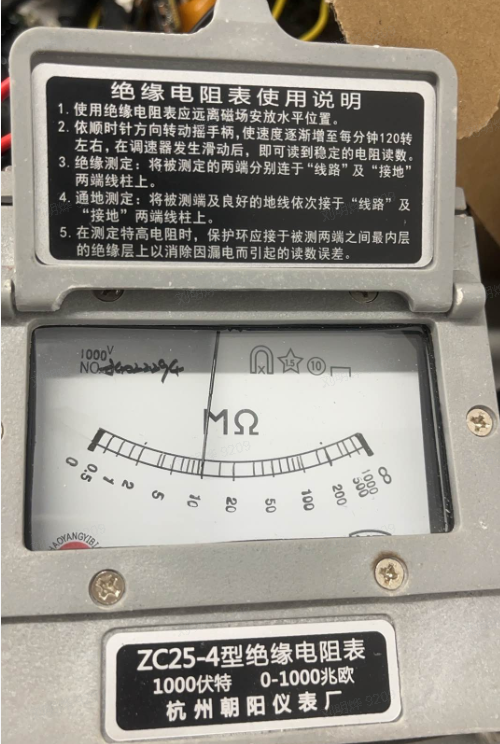

这里使用的是绝缘电阻表，而不是万用表。我手上的绝缘电阻表是摇表，要求是120r/ min的速度摇把手，看指针所指的电阻是多少。
- 如果电路上有设计G和GND之间加1M或者10M电阻，是明显不能通过测试的。解决办法就是去掉这些电阻。
- 如果PCB板上表层铺铜了、走线了、打过孔了，然后这些地方与金属结构有贴合，也就是说板内铜箔和外壳G之间，只有一层薄薄的PCB绿油隔开，这种情况也是测不过的，可以看到明显的闪络。临时解决办法就是，贴一层高温胶带；根本解决办法就是，PCB设计时避开结构这些地方。
5、漏电流
使用专门的漏电流测试仪器测试，电压设置500V，漏电流设置5mA，超过5mA为测试不通过。一端夹外壳地，另一端夹电源、地、信号等。
这个测试和上面的绝缘电阻很相关，如果上面的绝缘电阻测试ok，这一项基本没问题。
但是有一点，如果电路上有和G之间的电容，绝缘电阻没问题，但是漏电流会测不过。
简便评估办法：
$$Ic=\frac{V}{Xc}$$其中：
$$Xc=\frac{1}{2 \pi fC}$$带入计算在500V，50Hz，5mA要求下，C大概为31nF。
6、输出信号限压
输出信号需要限压，这个设备输出只有一个百兆网口，正常来说，网口在网变内侧的信号上做好限压，由于网变匝比是1：1，输出就是对应限制在电压内的。但是代理要求在网变外侧，也就是网变到RJ45侧的信号，增加对板内GND的5V稳压管，限流电阻，保险丝🙃。
我曾据理力争过，但是迫于强权，不得已加上了稳压管。网变的隔离作用完全被破坏，相关的防护也会失效，外部干扰可以直接进入板内，导致在强干扰环境下网络丢包及其严重。
目前这一部分还没有找到好的解决办法，网上查到的专利里面的电路，也被代理否了🙃。
